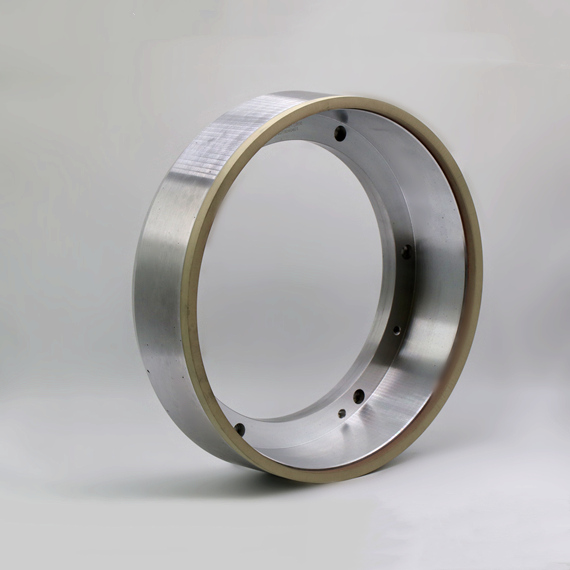

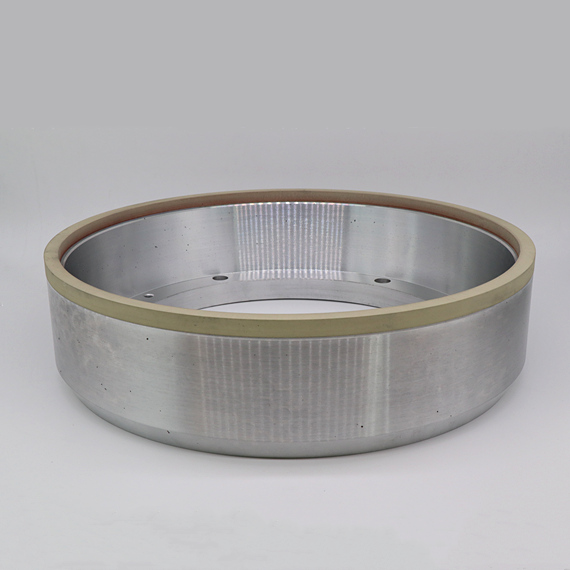

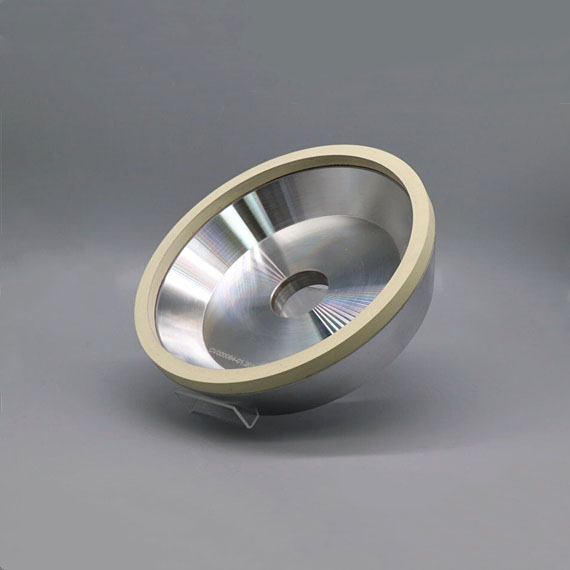

周边磨砂轮的应用
主要用于可转位刀片(如碳化钨刀片、陶瓷刀片、立方氮化硼刀片)的精密磨边。
型面精度保持性好，材料去除效率高，耐磨性好，耐用度长。
工件材料:碳化钨、陶瓷、金属陶瓷PCD/ PCBN刀片等。
我们能够生产各种类型的砂轮，适应可配套磨床，德国温特（WENDT）, 日本瓦伊达（WAIDA）, 瑞士阿格顿（AGATHON）, 瑞士伊瓦格（EWAG）, 英国COBORN及国内相关厂家生产的周边磨床。
阿格顿:
400 系列: 400 PENTA, 400COMBI, 400SEMI, 400PERI.
350 系列: 350T B, 350COMBI
250 系列: PA250
万特:
400 系列: WAC715, WAC735
350 系列: WAM336
瓦伊达
AP460E

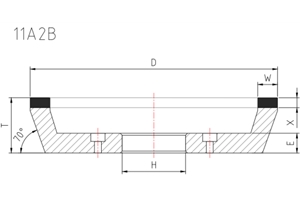

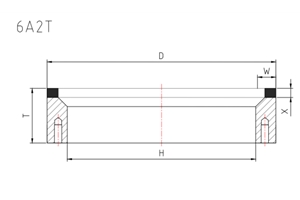

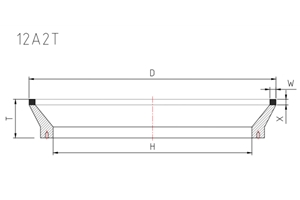

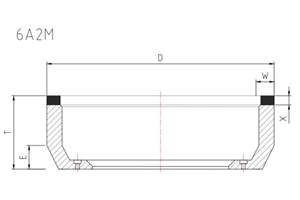

模型 | 适用机型 | D(mm) | H(mm) | W(mm) | T(mm) | X(mm) |
瓦伊达:AP460E | 200 | 60 | 6,8,10,12 | 45 | 6 | |
万特:400 系列 | 400 | 336 | 6,8,10,12,15 | 39 | 6 | |
阿格顿:350 系列 | 350 | 200 | 6,8,10,12,15 | 27 | 6 | |
阿格顿:400 系列 | 400 | 340 | 6,8,10,12,15 | 28 | 6 | |
6A2H | 伊瓦格 WS 系列 | 150 | 40 | 4 6 10 15 20 | 40 | 5 6 8 10 |
2A2T | 万特 WCD | 350 | 310 | 5 10 17.5 | 45 | 6 |
| 其它规格型号可根据客户需求定制。 | ||||||
| |
砂轮尺寸： | 11A2-Ø200-W10-X10-H40 |
砂轮粒度： | D16 C125 |
砂轮速度： | 12M/S |
冷却液： | 油 |
机器： | EWAG Compact line |
压力: | 压力为 130-140 Nm |
工作寿命： | 0.007mm/盘 |
周边磨砂轮修整建议
在周边磨磨床大量占据刀具生产线的现在，在周边磨砂轮大量应用于可转位刀片磨削的今天，每一家刀具生产企业都在拼命寻求更高磨削效率的周边磨砂轮。然而，几乎任何的磨削方式都离不开修整，修整能让磨削更加高效，也能让磨削更加高质。我们不能忘记修整的重要性，当我们埋头改进研发新一代周边磨砂轮的时候，也要思考一下更加科学的修整方式。
如下图所示，我们给出了周边磨砂轮的一些修整方案。
| 修整轮 | 周边磨砂轮 | 应用 | ||||
| 型号 | 特点 | 粒度 | 砂轮结合剂 | 砂轮粒度 | 磨削方式 | 刀片材质 |
| 陶瓷氧化铝修整轮 | 硬度较低，比碳化硅砂轮软，修整时不会对金刚石颗粒造成损伤。修整周边磨砂轮的首选。 | 120# | 树脂 | ≥320# | 周边磨 | 硬质合金，陶瓷，金属陶瓷 |
| 金属 | ＞600# | 周边磨 | 硬质合金，陶瓷 | |||
| 陶瓷 | ＞240# | 周边磨 | 硬质合金，陶瓷 | |||
| 320# | 树脂 | ＜320# | 周边磨 | 硬质合金，陶瓷，金属陶瓷 | ||
| 金属 | ≤600# | 周边磨 | 硬质合金，陶瓷 | |||
| 陶瓷 | ≤240# | 周边磨 | PCBN，PCD | |||
| 500# | 陶瓷 | ≤1500# | 周边磨 | PCBN，PCD | ||
| 陶瓷碳化硅修整轮 | 硬度较高，适用于对砂轮的修型。 | 80# | 树脂 | ＞120# | 顶面&底面 | 硬质合金，陶瓷，金属陶瓷 |
| 金属 | ＞150# | 顶面&底面 | 硬质合金，陶瓷 | |||
| 200# | 树脂 | ≥240# | 周边磨 | 硬质合金，陶瓷，金属陶瓷 | ||
| 金属 | ≥320# | 周边磨 | 硬质合金，陶瓷 | |||
欢迎咨询河南天佑超硬材料有限公司，我们将会根据您的实际生产状况选择更加合适的修整方案。
以上的修整轮选择方式仅供参考。
